微量溶解氧在線監測儀怎么用？從安裝到校準全流程詳解

2026.01.21　瀏覽量：8 次

微量溶解氧在線監測儀怎么用？微量溶解氧在線監測儀通過膜法電極或光學熒光原理，實時測量水中溶解氧濃度（低至0.01 μg/L），操作流程包括安裝定位、傳感器連接、通電初始化、參數設置、校準及數據輸出六大步驟，嚴格遵循《GB/T 11913-1989 水質 溶解氧的測定電化學探頭法》和《GB 50093-2013 自動化儀表工程施工及質量驗收規范》要求，確保測量精度與系統穩定性。

安裝前要做哪些準備？

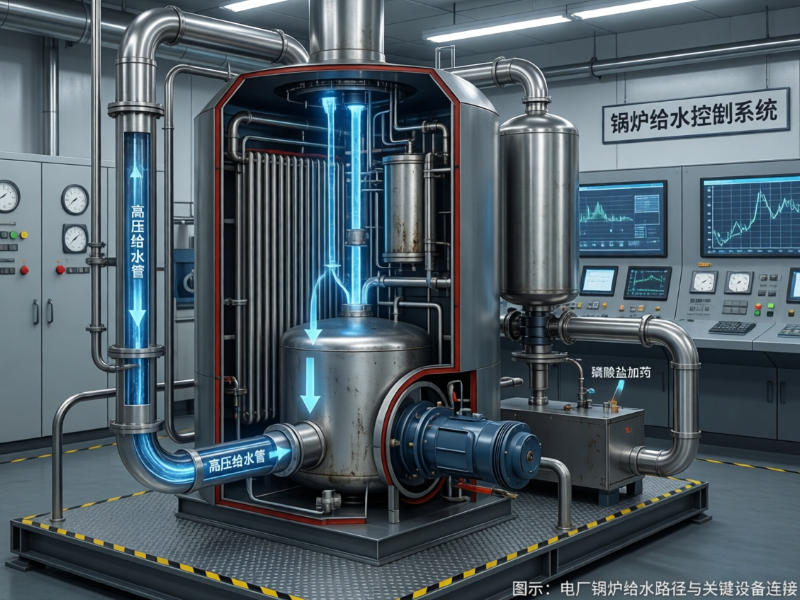

根據生態環境部《DL/T 561-2022 火力發電廠水汽化學監督導則》，鍋爐給水系統中溶解氧控制限值為≤10 μg/L（ppb），因此監測點必須選在水流穩定、無氣泡干擾的位置——如省煤器入口、除氧器出口或凝結水精處理后段。
開箱后需核對：
▲主機型號（如ERUN-SZ3-A5）
▲傳感器類型（膜法/熒光）
▲電纜長度與接口匹配性
▲密封圈、安裝支架等輔件是否齊全
若用于高純水系統（氫電導率≤0.15 μS/cm），還需確認傳感器是否具備低流速適應能力，避免因水流不足導致讀數漂移。

傳感器如何正確安裝？
方向裝反了可能導致膜破損或響應延遲。常見安裝方式有三種：
★浸入式：適用于敞開式水池，傳感器垂直插入，深度≥20 cm；
★管道式：通過螺紋或快裝接頭接入DN25以上管路，水流速建議0.5–2 m/s；
★法蘭式：用于高壓系統（如主蒸汽冷凝水管道），需配專用法蘭盤。
以贏潤集團研發生產的ERUN-SZ3-A5型水質微量溶解氧在線監測分析儀器為例，其傳感器采用三電極膜法結構，安裝時膜面必須迎向水流方向。連接主機時，務必鎖緊防水接頭，防止潮濕環境導致信號干擾。部分高端機型支持熱插拔，但首次上電仍需等待5分鐘完成自檢。

開機后需要設置哪些參數？
通電后，設備自動啟用溫度、壓力、鹽度補償——這是GB/T 11913-1989強制要求的功能，可將測量誤差控制在±1%以內。用戶需手動配置：
★量程范圍：高純水選0–100 μg/L，循環冷卻水可設0–20 mg/L；
★輸出信號：4–20 mA對應量程，或Modbus RTU協議地址；
★報警閾值：例如鍋爐給水設上限10 μg/L，超限觸發繼電器（NO/NC可選）。
界面通常為全中文菜單，操作邏輯類似智能手機，新手5分鐘內即可完成基礎設置。

校準真的必要嗎？怎么做？
根據中國計量科學研究院《JJF 2294-2025 在線微量溶解氧測定儀校準規范》，為了確保儀器測量結果的準確性必須對儀器進行定期校準，校準周期建議為1年。常用方法有兩種：
1、零點校準：通入無氧水（氯化鈷-亞硫酸鈉溶液），讀數應≤0.1 μg/L；
2、量程校準：使用空氣飽和水（25℃時DO=8.26 mg/L），或標準氣體（如5% O?/N?）。
無氧水配置方法：

氯化鈷(CoCl2)飽和溶液：10 mL純水中溶解4.5g的CoCl2。
5%亞硫酸鈉(Na2SO3)溶液：200 mL純水中溶解10g的Na2SO3。
在5%亞硫酸鈉(Na2SO3)溶液中滴入兩滴(每滴約0.05 mL)氯化鈷(CoCl2)飽和溶液，配制成無氧水。

以上就是關于微量溶解氧在線監測儀怎么用的相關介紹，微量溶解氧在線監測儀的使用核心在于“選點準確、安裝規范、設參合理、校準到位、維護持續”。實際應用中，應將傳感器安裝在水流穩定、代表性強的取樣位置，通電后完成預熱和零點/滿量程標定，按工藝需求設置量程與報警值，并啟用溫度、壓力自動補償功能；運行過程中通過顯示界面或信號接口實時獲取 ppb 級溶解氧數據并聯動加藥或排氧系統，日常只需定期清洗電極、檢查膜片和按周期校準，就能長期、可靠地掌握水中微量溶解氧變化，為鍋爐給水、高純水和工藝用水的安全穩定運行提供有力保障。
